Un câble chauffant ne se raccorde pas comme un simple appareil de chauffage. La sécurité, la régulation et la durée de vie de l’installation dépendent autant du schéma électrique que du choix du thermostat, de la sonde et des protections en amont. Je vais donc aller droit au but: comment lire le circuit, quoi vérifier avant la mise sous tension, comment faire un branchement propre et quelles erreurs évitent le plus souvent les pannes ou les reprises coûteuses.
Les points à verrouiller avant de mettre le câble sous tension
- Le câble chauffant doit être alimenté sur un circuit dédié, protégé par un dispositif adapté au chauffage électrique.
- Je vérifie toujours l’isolement du câble avant de le masquer: sur certaines notices de plancher chauffant, Thermor demande au moins 0,5 MΩ à 500 V DC.
- La liaison froide, la partie chauffante et le boîtier de raccordement ne se traitent pas de la même façon.
- Le thermostat et la sonde doivent être placés pour mesurer la bonne température, pas une zone perturbée par un courant d’air ou un point chaud.
- Si la puissance est trop élevée pour la commande directe, j’interpose un relais de puissance ou un contacteur adapté.
- Avant de refermer la pose, je fais un contrôle final et je note les mesures, car c’est là que se repèrent la plupart des défauts invisibles.
Comprendre le schéma de raccordement avant de toucher au tableau
Le premier réflexe que j’ai sur ce type d’installation, c’est de distinguer clairement les éléments du circuit. Un câble chauffant, une liaison froide, une boîte de raccordement, une sonde et un thermostat n’ont pas le même rôle, et les confondre mène vite à un montage bancal.
| Élément | Rôle | Point de vigilance |
|---|---|---|
| Câble chauffant | Produit la chaleur dans la zone à maintenir en température. | Je ne le coupe jamais “au feeling” si c’est un câble résistif; seules certaines références autorisent un ajustement précis selon la notice. |
| Liaison froide | Relie la partie active au point de raccordement électrique. | Elle ne chauffe pas et doit être raccordée avec des accessoires compatibles. |
| Boîte de raccordement | Regroupe et protège les connexions. | Je la laisse accessible et, en local humide, je la place hors zone d’éclaboussures avec la hauteur minimale recommandée par la notice. |
| Thermostat | Commande la chauffe selon la consigne. | Sa capacité doit correspondre à la puissance réellement commutée. |
| Sonde | Mesure la température de l’air ou du sol. | Un mauvais placement fausse toute la régulation. |

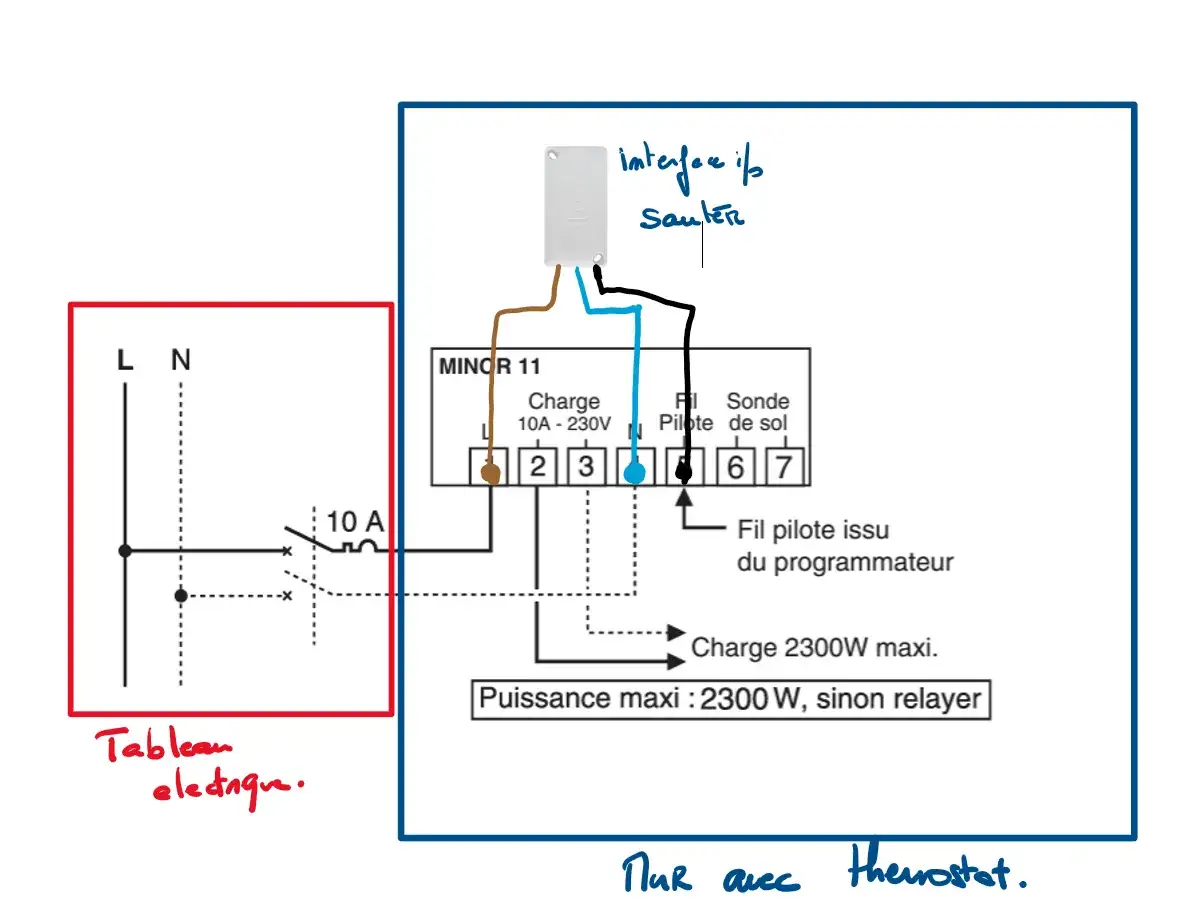

Dans la pratique, le bon schéma ressemble rarement à un simple “fil à fil”. Je préfère raisonner en chaîne: alimentation dédiée, protection, thermostat ou relais, puis raccordement propre de la liaison froide vers la zone chauffante. Sur certains systèmes de chauffage au sol, le câble est blindé et la continuité de terre fait partie de la logique de sécurité; il faut donc respecter le kit prévu par le fabricant, pas improviser avec des accessoires génériques.
Cette lecture du schéma est la base. Une fois qu’on sait qui fait quoi, on peut vérifier le câble avant de le brancher, ce qui évite le pire scénario: masquer un défaut sous la chape ou derrière le revêtement.
Les vérifications électriques à faire avant la pose
Je commence toujours par les contrôles, pas par le vissage. Un câble chauffant qui arrive sur le chantier avec une gaine marquée, un brin abîmé ou une résistance d’isolement douteuse doit être traité comme un défaut potentiel, pas comme un détail.
- Contrôler l’isolement des âmes conductrices avant installation, avant recouvrement et avant mise en service.
- Vérifier la continuité pour confirmer que les connexions ont été faites dans le bon ordre.
- Inspecter visuellement la gaine, les jonctions, les extrémités et la liaison froide.
- Comparer le matériel à la notice pour être sûr que les kits, la sonde et le thermostat sont compatibles.
- Noter les mesures avant de refermer l’ensemble, parce qu’un défaut repéré après coup coûte toujours plus cher.
Sur certaines notices de trames chauffantes pour plancher, l’isolement électrique demandé est d’au moins 0,5 MΩ à 500 V DC. C’est un seuil utile, mais je le lis toujours comme une condition minimale, pas comme une garantie de bon fonctionnement. Si la valeur est trop basse, il y a souvent un problème de humidité, de pincement ou de dommage mécanique. Dans ce cas, je stoppe la pose.
Je suis aussi attentif au choix de la protection. En France, les installations de chauffage électrique passent très souvent par un dispositif différentiel 30 mA et un circuit dédié. Ce n’est pas une zone où l’on “recycle” une ligne existante parce qu’il reste un disjoncteur libre. Le chauffage demande de la marge, de la lisibilité et une protection cohérente avec la puissance appelée.
Quand ces contrôles sont faits proprement, la suite devient beaucoup plus simple. On peut alors raccorder le circuit sans bricoler, ce qui est précisément l’objectif d’un branchement durable.
Raccorder l’alimentation sans improviser
Le raccordement lui-même n’a rien de spectaculaire, mais c’est là que les erreurs les plus bêtes se glissent: inversion de conducteurs, serrage approximatif, boîte fermée trop tôt, ou alimentation branchée avant les vérifications finales. Je préfère avancer dans un ordre strict.
- Mettre le circuit hors tension et vérifier l’absence de voltage avant d’ouvrir la moindre boîte.
- Amener l’alimentation dédiée jusqu’au point de raccordement prévu, sans passer au plus court si cela fragilise la protection mécanique.

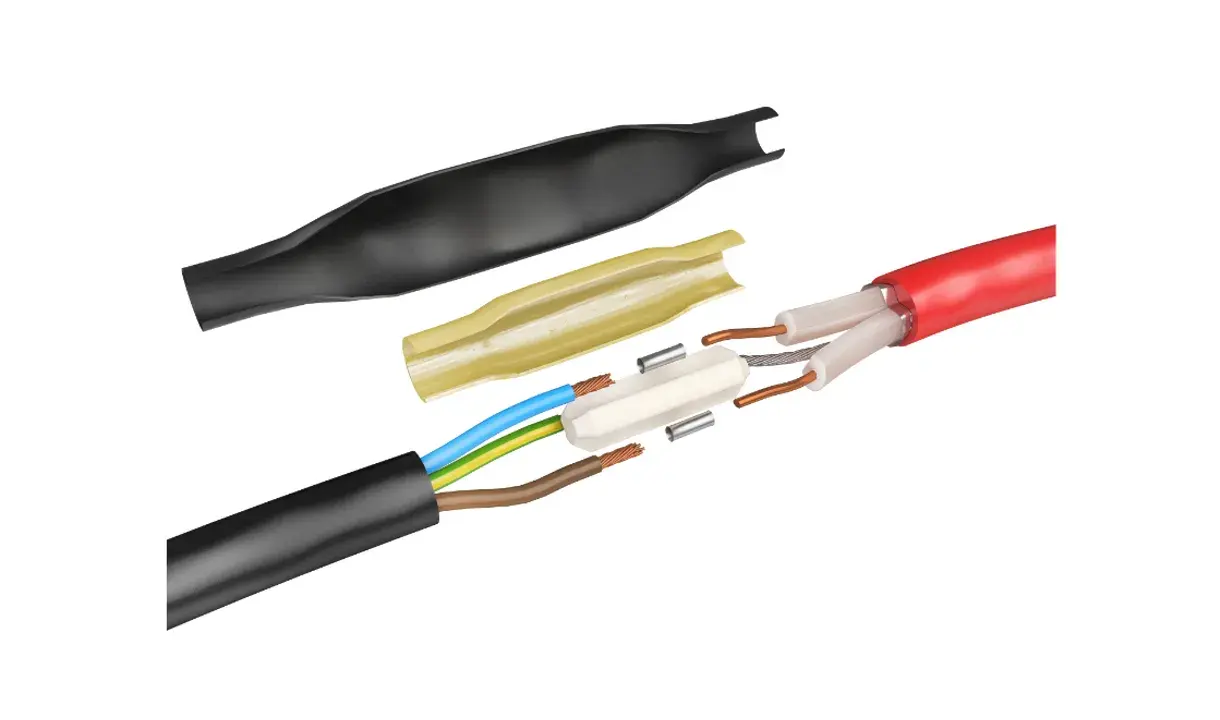

- Raccorder la liaison froide selon le schéma du fabricant, avec les borniers ou kits de jonction adaptés.
- Brancher la terre ou le blindage là où le système l’exige, sans improvisation sur ce point.
- Installer un thermostat ou un relais si la charge dépasse ce que la commande peut commuter directement.
- Refermer la boîte en gardant une zone de maintenance accessible, surtout si l’installation doit rester exploitable dans le temps.
Je fais une distinction nette entre un petit circuit simple et une installation plus chargée. Si un thermostat ne peut pas commuter la puissance totale en sécurité, je ne cherche pas à le forcer: j’ajoute un relais de puissance ou un contacteur adapté. C’est plus propre, et surtout beaucoup plus fiable.
En local humide, je vérifie aussi la position du boîtier de raccordement. Les notices françaises de chauffage indiquent souvent une pose à distance du sol, typiquement 25 cm minimum dans les pièces exposées à l’humidité. C’est un détail qui paraît secondaire, mais il évite des ennuis très concrets à moyen terme.
Le raccordement n’est vraiment réussi que s’il reste compréhensible dans deux ans, quand quelqu’un devra intervenir sans tout démonter. C’est justement ce que la section suivante permet d’optimiser: la régulation.
Installer le thermostat et la sonde pour une régulation fiable
Un câble chauffant bien branché peut malgré tout chauffer mal si la régulation est mal pensée. C’est particulièrement vrai sur un plancher chauffant, où l’inertie peut être importante: on ne corrige pas la température d’une pièce en quelques minutes, et c’est souvent là que les attentes sont trop optimistes.Je place la sonde de sol dans une gaine dédiée, de préférence remplaçable, et je la positionne selon le tracé recommandé par la notice. Pour une trame ou un plancher, la logique la plus saine consiste à la garder à distance égale des spires ou des zones actives, afin qu’elle lise une température représentative et non un point local trop chaud ou trop froid.
Si le thermostat mesure l’air ambiant, je l’éloigne des courants d’air, des rayons directs du soleil et des parois froides. Une sonde prise dans une mauvaise circulation d’air déclenche une régulation faussée, et le problème ressemble souvent à tort à un défaut du câble lui-même.
Je regarde aussi le mode de commande. Certains systèmes acceptent une programmation externe ou un pilotage déporté, d’autres fonctionnent en autonomie. Quand il y a un plancher chauffant, je conseille presque toujours une programmation pensée avec l’inertie en tête: l’inertie se compte souvent en plusieurs heures, et sur certains ensembles on retient facilement un ordre de grandeur de 4 à 6 heures avant de ressentir pleinement une modification de consigne.
Autrement dit, un chauffage au sol ne se pilote pas comme un radiateur d’appoint. Je préfère programmer en avance plutôt que courir après la température. C’est ce réglage qui fait la différence entre un confort stable et une installation qui semble “réagir mal” alors qu’elle est simplement configurée à contre-temps.
Une fois la régulation calée, il reste un point que beaucoup sous-estiment: les erreurs de mise en œuvre, celles qui n’apparaissent qu’après coup.
Les erreurs qui abîment le plus souvent une installation
Sur les chantiers, je retrouve toujours les mêmes fautes. Elles ne sont pas spectaculaires, mais elles expliquent une grosse partie des pannes, des déclenchements intempestifs et des écarts de température.
| Erreur fréquente | Conséquence réelle | Ce que je fais à la place |
|---|---|---|
| Couper ou raccourcir la partie chauffante sans autorisation du fabricant | Zone morte, panne immédiate ou déséquilibre électrique. | Je vérifie d’abord si le câble est prévu pour être ajusté; sinon, je conserve la longueur d’origine. |
| Confondre liaison froide et partie active | Raccordement incorrect et défaut de sécurité. | Je repère chaque tronçon avant toute connexion. |
| Fermer le revêtement avant les tests | Réparation complexe, parfois destruction partielle de la pose. | Je contrôle l’isolement et la continuité avant tout recouvrement. |
| Utiliser des accessoires non prévus pour le système | Échauffement local, mauvaise étanchéité ou tenue mécanique insuffisante. | Je reste sur les kits et composants compatibles. |
| Oublier l’inertie lors du réglage | Confort instable et surconsommation liée à des consignes trop agressives. | Je programme avec anticipation et je fais des ajustements progressifs. |
| Démarrer un plancher sans respecter le séchage de la chape | Risque sur le revêtement et régulation incohérente. | Je respecte le temps de séchage imposé par le système de sol et par le fabricant du mortier. |
Je vois aussi une erreur plus subtile: vouloir “corriger” un problème de chauffe en serrant davantage la consigne sans avoir compris l’origine du défaut. Si le câble ne chauffe pas correctement, je cherche d’abord une cause électrique, une sonde mal placée ou une isolation insuffisante. Augmenter la température ne résout pas un mauvais branchement, cela le masque seulement.
Quand ces pièges sont évités, on gagne en fiabilité dès la première saison de chauffe. Le dernier contrôle sert justement à verrouiller ce résultat avant de considérer le chantier terminé.
Le dernier contrôle qui évite les reprises après la mise en service
Avant de remettre le circuit en service, je fais un tour final très concret: valeurs d’isolement notées, continuité confirmée, thermostat configuré, sonde reconnue, boîte de raccordement accessible et serrages vérifiés. Ce moment est moins visible que la pose elle-même, mais c’est souvent celui qui sépare une installation durable d’une installation capricieuse.
Si le système le prévoit, je lance la première mise en chauffe de façon progressive. Sur un plancher chauffant, je reste prudent: la montée en température doit respecter le comportement du sol, pas seulement l’envie d’avoir chaud rapidement. C’est là que la logique technique rejoint le confort réel.
Je conseille enfin de garder une trace simple du chantier: schéma, photos des raccordements, mesures d’isolement et référence des composants. Ce n’est pas de la paperasse inutile. C’est ce qui permet de diagnostiquer vite si un jour la ligne déclenche, si une zone cesse de chauffer ou si une sonde doit être remplacée. Pour un câble chauffant, la meilleure installation est souvent celle qu’on peut comprendre sans tout rouvrir.
